Производитель	IEK (ИЭК)
Артикул	MVA01D-AK-1
Расширенный артикул	MVA01D-AK-1

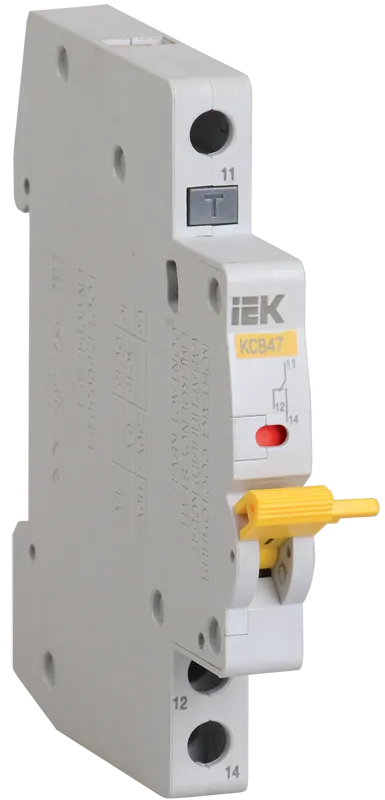

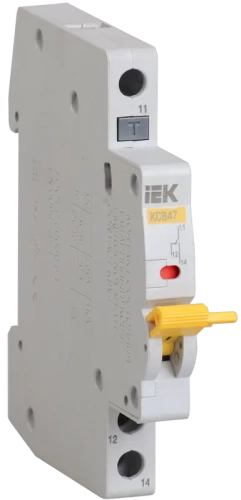

Наименование в каталоге	Контакт состояния КСВ47 на DIN-рейку
Аналог	MVA01D-KS-1
Аналоги	MVA00D-AK-1
Климатическое исполнение	УХЛ4
Количество модулей DIN	1
Нормативный документ	ГОСТ Р 50030.2-99
Сертификат	RU C-CN.СП28.B00483-19
Способ монтажа	DIN-рейка
Степень защиты	IP20
Страна	Китай
Сфера применения	Дополнительное оборудование к ВА 47-29/100
Тип изделия	Контакт
Описание	КС47 и КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100 в системах автоматизации технологических процессов или защиты конкретных объектов. КС47 выполняет функцию контакта состояния автоматического выключателя: включен - выключен. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания). В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов. Преимущества: Безвинтовое крепление к автоматическим выключателям ВА47-29 и ВА47-100.

Описание Контакт состояния КСВ47 на DIN-рейку IEK (ИЭК) MVA01D-AK-1

Контакт состояния КС47 и контакт состояния (аварийный) КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100 в системах автоматизации технологических процессов или защиты конкретных объектов. КС47 выполняет функцию контакта состояния автоматического выключателя: включен – выключен. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении. КСВ47 выполняет функцию сигнализации положения механизма взвода ВА47. После установки модуля в зацепление с механизмом ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания). В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.

Инструкции и сертификаты Контакт состояния КСВ47 на DIN-рейку IEK (ИЭК) MVA01D-AK-1

Габариты упаковки Контакт состояния КСВ47 на DIN-рейку IEK (ИЭК) MVA01D-AK-1

Минимальная (внутренняя) упаковка

Количество	1
Длина, м	0,0675
Ширина, м	0,0147
Высота, м	0,079
Вес брутто, кг	0,046
Объем упаковки, m3	0,0000784
ean	4606056261967

Транспортная упаковка (коробка)

Количество	14
Длина, м	0,252
Ширина, м	0,086
Высота, м	0,071
Вес брутто, кг	0,75
Объем упаковки, m3	0,0015387
ean	4606056261974

Палета

Количество	280
Длина, м	0,42
Ширина, м	0,34
Высота, м	0,18
Вес брутто, кг	13,08
Объем упаковки, m3	0,025704
ean	4606056261981
