Телефонный кабель ТППэп

Фильтр по параметрам
Количество жил
Номинальное сечение жил (мм²)
Сортировать по:
Показать по:
Вид каталога:
  • Назад
  • 1
  • Вперед
ТППэп - очень популярный телефонный кабель со сплошной полиэтиленовой изоляцией жил, с экраном из алюмополимерной ленты, в полиэтиленовой оболочке и гидрофобным заполнением.

Расшифровка

  • Т - Телефонный
  • П - Изоляция из полиэтилена
  • П - Полиэтиленовая оболочка
  • Э - Экранированный
  • П - Экран изготовлен из алюминиево-полимерной ленты

Конструкция

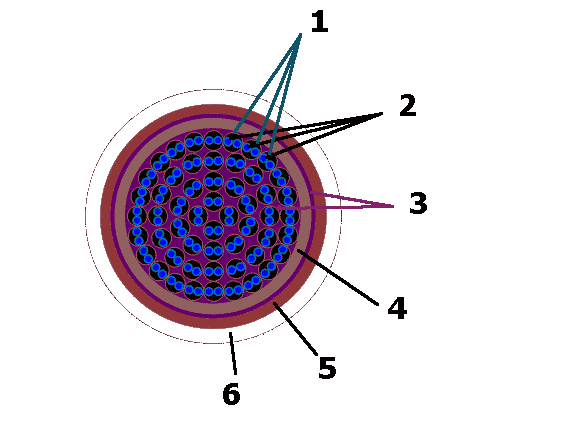

Вариант кабеля с повивной скруткойТелефонный кабель ТППэп в варианте с повивной скруткой от компании Фаворит-Электро

  1. Жилы {NAME} взаимоизолированные токопроводящие, сделаны из медной [одиночной/одножильной] круглой проволоки номинальным диаметром от 0,32 до 0,7 мм. Тип провода - [скрученная/витая] пара. Свиваются от [5/пяти] (минимум) до 1200 (максимум) витых пар.
  2. Изоляция сплошная внутренняя [полиэтиленовая/ПВХ] номинальной толщиной от 0.2 до 0.4 мм.
  3. [Заполнитель отсутствует/Заполнителя нет]. Кабель не [гидростойкий/гидрофобный/водостойкий].
  4. Поясная изоляция – ленты из полиэтилентерефталата. Скрепляющая обмотка изготавливается [хлопчатобумажных/х-б] нитей или синтетических лент ПЭТФ или ПВХ.
  5. Экран сделан из алюмополимерной ленты толщиной не менее 0,1 мм, под экраном [проложена/находится/расположена] медная луженая контактная [проволока/проволочка] номинальным диаметром 0,4...0,5 мм.
  6. Оболочка [произведена/сделана/изготовлена] из [полиэтилена/ПВХ] номинальной толщиной 1,5...2,5 мм.

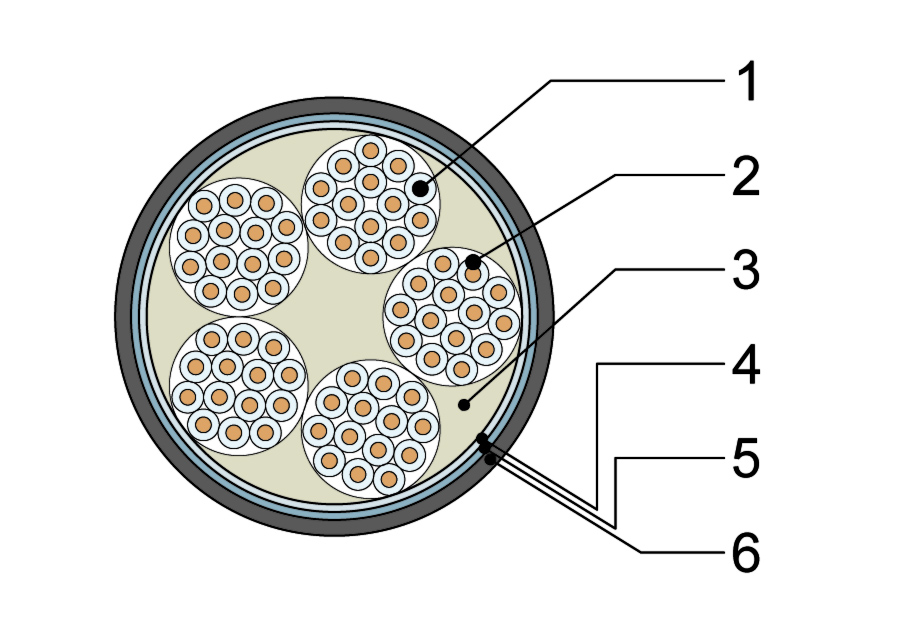

Вариант кабеля с пучковой скруткойТелефонный кабель ТППэп вариант кабеля с пучковой скруткой от компании Фаворит-Электро

  1. Жилы {NAME} взаимоизолированные токопроводящие, сделаны из медной [одиночной/одножильной] круглой проволоки номинальным диаметром от 0,32 до 0,7 мм. Тип провода - [скрученная/витая] пара. Реже встречается не пара, а 4 cвитых провода. Токопроводящие пары (четверки) жил свиты группами в [пучок/пучки] от 5 пар и до сотен. Технологически [пучок/пучки] [формируются/крепятся/закрепляются] при помощи [двух/2-х] ниток, обвивающих [пучок/пучки] по спирали.
  2. Изоляция сплошная внутренняя [полиэтиленовая/ПВХ] номинальной толщиной от 0.2 до 0.4 мм. Для идентификации каждая пара в пучке имеет разные цвета.
  3. [Заполнитель отсутствует/Заполнителя нет]. Кабель не [гидростойкий/гидрофобный/водостойкий].
  4. Поясная изоляция – ленты из полиэтилентерефталата. Скрепляющая обмотка изготавливается [хлопчатобумажных/х-б] нитей или синтетических лент ПЭТФ или ПВХ.
  5. Экран сделан из алюмополимерной ленты толщиной не менее 0,1 мм, под экраном [проложена/находится/расположена] медная луженая контактная [проволока/проволочка] номинальным диаметром 0,4...0,5 мм.
  6. Оболочка [произведена/сделана/изготовлена] из [полиэтилена/ПВХ] номинальной толщиной 1,5...2,5 мм.

Технические характеристики кабеля ТППэп

  • Климатическое исполнение УХЛ категорий размещения 1, 2 по ГОСТ 15150-69, а также климатическое исполнение ТС.
  • Диапазон температур эксплуатации от -50 °С до 50 °С.
  • Относительная влажность воздуха при температуре до 35 °С 98%.
  • Прокладка и монтаж кабелей производится при температуре воздуха от -10 °С до 50 °С.
  • Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил.
  • Допустимый радиус изгиба кабелей не менее 10 диаметров по пластмассовой оболочке.
  • Строительная длина кабелей в зависимости от номинального числа пар:
    • 5 – 20 - 500 м;
    • 30 – 50 - 400 м;
    • 100 – 150 - 300 м;
    • 200 – 300 - 250 м;
    • 400 – 600 - 200 м;
    • 700 – 1200 - 120 м;
  • Гарантийный срок эксплуатации кабелей 3 года.
  • Минимальный срок службы 20 лет;

Применение

ТППэп - специальный кабель телефонный собранный из витых пар со сплошной полиэтиленовой изоляцией жил, с добавлением металлического помехозащитного экрана из алюмополимерной ленты, в полиэтиленовой оболочке с водозащитным заполнением.

Данный кабель предназначен для работы в местных низовых телефонных сетях связи с номинальным напряжением дистанционного питания до 225 или 145 Вольт переменного тока частотой 50 Гц или напряжением до 315 и 200 Вольт постоянного тока соответственно. Основное назначение - применение для прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий и подвески на воздушных линиях связи обычной влажности. При прокладке, монтаже и эксплуатации кабелей следует предусмотреть непопадание влаги или почвенных электролитов внутрь оболочки кабеля через его концы. Проникновение внутрь сердечника или нанесение на наружную поверхность кабелей веществ, вредно воздействующих на его изоляцию и оболочку, является серъезным нарушением условий эксплуатации.

Кабель ТППэп первоначально разрабатывался для низкочастотной аналоговой телефонии. Его конструкция и используемые материалы не подверглись никаким изменениям, не изменились и нормируемые частотные характеристики. Кроме того, очень сильно изменились входные и выходные требования аппаратуры, нагружаемые на каналы связи. Повсементно применяются устройства уплотнения типа ИКМ и АВУ, совместно с использованием модемов. По факту через ТППэп в уже привычном для всех режиме передаётся картинка с видеокамер, а скорость передачи при помощи xDSL-технологии e;t достигает сотен Мбит/с. Именно поэтому наиболее востребована кабельная телефонная продукция не только с витыми парами (что само по себе помогает противостоять наводкам), но и обязательно экранированная.

По конструктиву кабель может быть повивным или с пучковой скруткой. Вариант изготовления выбирается непосредственно производителем. Но качество сигнала при этом не меняется. Повивный кабель имеет бедную расцветку жил. Первая пара в повиве имеет красный цвет, вторая синяя, и она же задаёт направление счёта витых пар (по часовой стрелке или против), остальные проводники одинакового цвета. Повивы объденины нитками и при снятии внешней оболочки не распадаются. Достоинство повивного конструктива в меньшей толщине кабеля. Пары в нём укладываются плотнее и сотня повивная даже на глаз заметно тоньше сотни скрученной пучками.
ТППэп не только не влагоустойчив, но и достаточно пожароопасен - ПВХ горит легче, чем винил. Именно из-за этого данный кабель не желателен для прокладки внутри помещений, где вместо него монтируют кабель ТСВ.

Преимущества

Наша компания более 10 лет поставляет кабельную продукцию, за этот период приобрела немалый опыт и наработанные контакты при выборе поставщика кабельной продукции. Но при этом наши специалисты регулярно изучают и анализируют качество закупаемой продукции.

Покупая силовой кабель ТППэп в нашей компании, вы можете быть уверены, что приобрели на самом деле надежный, качественный кабель, отвечающий всем требованиям ГОСТ. При необходимости всегда можно запросить сертификат качества на кабель ТППэп и протокол испытаний приобретаемой партии.

Предупреждение

Приобретая кабель ТППэп, наша компания «Фаворит-Электро» рекомендует проявить дополнительную осторожность и предусмотрительность, надлежит обратить внимание на качество приобретаемого кабеля, в последнее время на рынке кабельной продукции продается много некондиционного кабеля. Опасность применения некачественной продукции состоит в том, что при ее изготовлении практически всегда нарушаются технические требования.

Чаще всего при изготовлении некондиционного кабеля для сокращения себестоимости допускаются следующие технологические нарушения:

  • уменьшение диаметра провода;
  • применение в качестве материалов бывшей в эксплуатации проволоки и некачественных субстанций, изготовленных из отходов;
  • использование не отвечающей требованиям изоляционной оболочки;
  • производство кабеля на устаревшем и неисправном оборудовании;
  • выполнение работ некомпетентным персоналом без соответствующего опыта.

Эти нарушения способны привести к серьезным последствиям: преждевременному растрескиванию изоляции, перегревам, коротким замыканиям и, как следствие, возгоранию. Покупатели, приобретая некондиционные кабели и провода, ставят под угрозу безопасность объектов, на которых они применяются, а зачастую и жизнь людей. По статистике, причиной более 50% пожаров, возникших от электротехнических изделий, служат некондиционные провода и кабели.
