Производитель	EKF
Артикул	mccb99c-a-20
Расширенный артикул	mccb99c-a-20

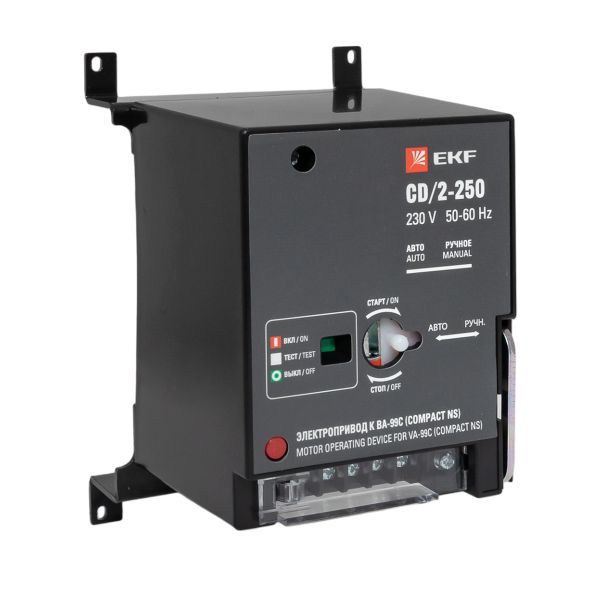

Наименование в каталоге	Электропривод ВА-99С CD/2-250
Напряжение, В	220
Аналог	SVA40D-EP-02
Вид привода	Электромагнитный
Диапазон рабочих температур	от -40 до +55
Климатическое исполнение	УХЛ3
Материал изделия	Пластик
Материал проводника	Медь
Номинальное напряжение управления, В	240
Номинальный ток,А	0.5
Нормативный документ	ГОСТ Р50030.2-99 (МЭК 60947-2-98)
Род тока	Переменный (AC)
Сертификат	RU C-CN.НВ29.B01118-20
Способ монтажа	Монтажная плата
Степень защиты	IP20
Страна	Китай
Сфера применения	Моторные приводы.
Тип изделия	Привод
Толщина материала изделия	4
Описание	Выключатели серии ВА–99 могут комплектоваться дополнительными устройствами - независимыми расцепителями, расцепителями минимального напряжения, дополнительными и аварийными контактами, ручным поворотным приводом и электроприводом и др. Дополнительные аксессуары в комплект поставки автоматических выключателей ВА–99 не входят. Пользователь самостоятельно приобретает данное оборудование и комплектует выключатель ВА–99 в соответствии с особенностями защищаемого объекта. Отвернув винты крепления фальш-панели, устанавливают в гнезда в корпусе выключателя необходимые расцепители и дополнительные контакты. Проводники от них аккуратно укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальш-накладки. Сборку производят в обратном порядке.

Описание Электропривод ВА-99С CD/2-250 EKF mccb99c-a-20

Выключатели серии ВА-99С EKF PROxima могут комплектоваться дополнительными устройствами: • соединительные пластины (внешние проводники); • независимый расцепитель MX; • расцепитель минимального напряжения MN; • вспомогательные контакты (функции OF, SD, SDE); • электромагнитный привод CD/2. Дополнительные аксессуары в комплект поставки автоматических выключателей ВА-99С EKF PROxima не входят и приобретаются отдельно. Дополнительные расцепители и контакты устанавливают в гнезда в корпусе выключателя, расположенные под фальш-панелью выключателя. Проводники от них укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальш-панели. Провода вторичных цепей сечением до 1,5 мм2 присоединяются к встроенной клемме. Дополнительные расцепители и контакты являются универсальными и подходят для всех автоматических выключателей серии ВА-99С EKF PROxima. Возможна коммутация алюминиевым и медным проводом

Инструкции и сертификаты Электропривод ВА-99С CD/2-250 EKF mccb99c-a-20

Габариты упаковки Электропривод ВА-99С CD/2-250 EKF mccb99c-a-20

Минимальная (внутренняя) упаковка

Количество	1
Длина, м	0,14
Ширина, м	0,12
Высота, м	0,16
Вес брутто, кг	2,017
Объем упаковки, m3	0,002688
ean	4690216015699
