Производитель	IEK (ИЭК)
Артикул	UZA-25-D120
Расширенный артикул	UZA-25-D120

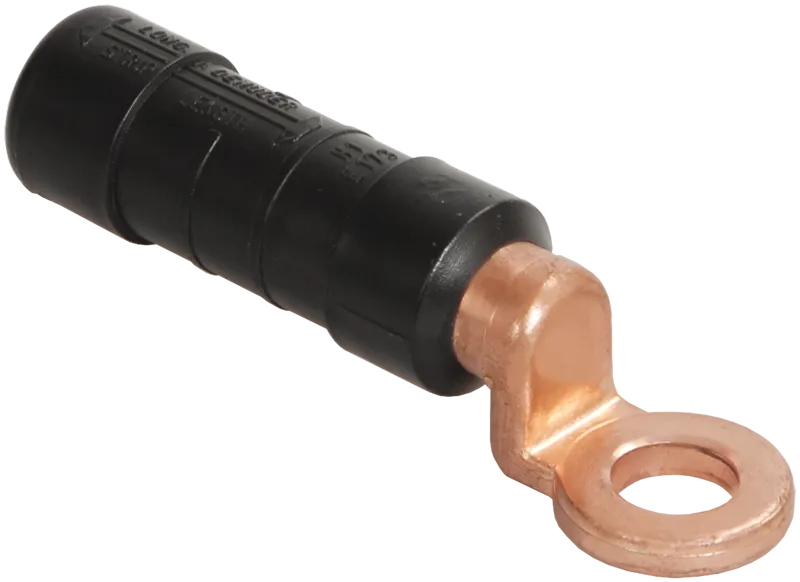

Наименование в каталоге	Наконечник герметичный НИМ 120
Количество жил	1
Напряжение, В	1000
Диапазон рабочих температур	от -60 до +80
Диапазон сечений	120
Материал изделия	Алюминий, медь
Сертификат	POCC CN.ИМ43.H00114
Страна	Китай
Тип изделия	Наконечник кабельный
Описание	Наконечники НИМ применимы для алюминиевых и медных многопроволочных проводов. Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Каждому сечению соответствует определенный цвет герметизирующего кольца. Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность металла от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий, защищающий место соединения от контактной электрохимической коррозии. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике.

Описание Наконечник герметичный НИМ 120 IEK (ИЭК) UZA-25-D120

Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям. Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии. Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют: - 1200 Н для сечений 16 мм2 и 25 мм2. - 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2.

Инструкции и сертификаты Наконечник герметичный НИМ 120 IEK (ИЭК) UZA-25-D120

Габариты упаковки Наконечник герметичный НИМ 120 IEK (ИЭК) UZA-25-D120

Транспортная упаковка (коробка)

Количество	5
Длина, м	0,155
Ширина, м	0,2
Высота, м	0,03
Вес брутто, кг	0,64
Объем упаковки, m3	0,00093
ean	4606056225679

Палета

Количество	240
Длина, м	0,435
Ширина, м	0,37
Высота, м	0,12
Вес брутто, кг	15,36
Объем упаковки, m3	0,019314
ean	4606056225686
