Производитель	EKF
Артикул	rel-1314-7-10
Расширенный артикул	rel-1314-7-10

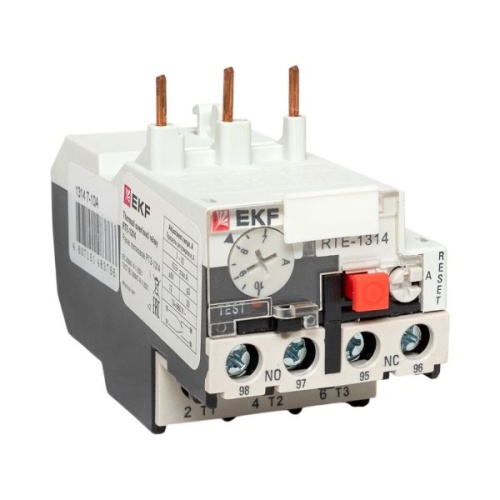

Наименование в каталоге	Реле тепловое РТЭ-1314 7-10А
Тип изделия	Реле электротепловое токовое
Напряжение, В	380
Серия	PROxima
Аналог	DRT10-0009-0013
Гарантийный срок, мес	84
Диапазон рабочих температур	от -40 до +55
Диапазон уставок реле, А	7-10
Исполнение	Нереверсивное
Климатическое исполнение	УХЛ4
Количество НЗ контактов	1
Количество НО контактов	1
Количество силовых полюсов	3
Крепление	Винтовое зажимное
Максимальное сечение подключаемого кабеля, мм2	25
Напряжение цепи управления (В)	220
Номинальное напряжение, В	400
Номинальный ток,А	25
Нормативный документ	ГОСТ Р 50030.4.1-2002
Сертификат	ЕАЭС RU С-CN.НР15.В.00089/20
Способ монтажа	Монтажная плата
Степень защиты	IP20
Страна	Китай
Сфера применения	Доп устройства к контакторам
Тип подключения	Винтовое
Частота, Гц	50
Описание	Реле перегрузки является дополнительным устройством для контактора и способно из обычного коммутирующего изделия сделать еще и защитное. Если в цепи возникает перегрузка по току, то срабатывает тепловая защита и неисправный участок цепи отключается. Отличием реле перегрузки от автоматического выключателя является возможность точной настройки на конкретную нагрузку. Диапазон установки токов от 0,4 до 93 ампер позволяет подобрать устройство защиты практически для любого электродвигателя. Наличие двух пар дополнительных контактов, нормально замкнутых и нормально открытых, значительно облегчает проектирование схем управления. Эти контакты могут использоваться как для самодиагностики устройства, так и для командных цепей.
