Производитель	EKF
Артикул	pin-04-100m
Расширенный артикул	pin-04-100m

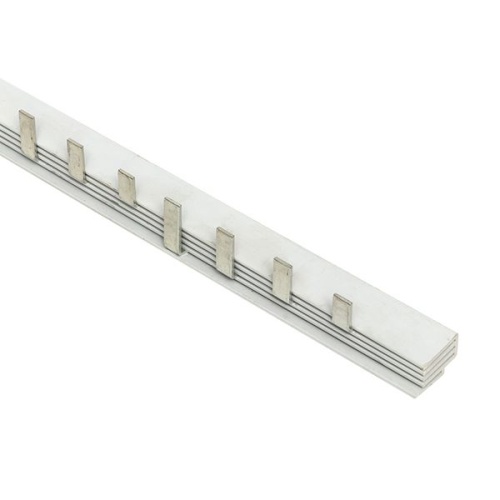

Наименование в каталоге	Шина соединительная типа PIN для 4-ф нагр. 100А 36x27мм PROxima
Напряжение, В	380
Аналог	pin-01-63-12
Климатическое исполнение	УХЛ3
Количество контактов	36
Количество модулей DIN	36
Количество фаз	4
Крепление	Монтажная плата
Номинальный ток,А	100
Нормативный документ	IEC 60309-1(1999)
Сертификат	KG417-036.CN.02.00063
Степень защиты	IP00
Страна	Китай
Тип изделия	Шины
Описание	Шины соединительные производятся в двух исполнениях - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А, на одно-, двух-, трех- и четырехфазную нагрузку. Шины соединительные представляют собой пластины выполненные из меди (шины на 100А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горения и выпускаются стандартной длиной 1 метр (54 модуля по 18 мм или 36-37 модулей по 27мм). Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной кратно 1 модулю.Шины с шагом 27 мм используются с модульным оборудованием шириной кратно 1.5 модуля (автоматические выключатели ВА47-100, ВА 47-125).

Описание Шина соединительная типа PIN для 4-ф нагр. 100А 36x27мм PROxima EKF pin-04-100m

Шины соединительные производятся в двух исполнениях: FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А, на одно-, двух-,трех- и четырехфазную нагрузку. Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр.

Инструкции и сертификаты Шина соединительная типа PIN для 4-ф нагр. 100А 36x27мм PROxima EKF pin-04-100m

Габариты упаковки Шина соединительная типа PIN для 4-ф нагр. 100А 36x27мм PROxima EKF pin-04-100m

Минимальная (внутренняя) упаковка

Количество	10
Длина, м	1
Ширина, м	0,0045
Высота, м	0,0087
Вес брутто, кг	1,05
Объем упаковки, m3	0,00003915
ean	4690216043562
