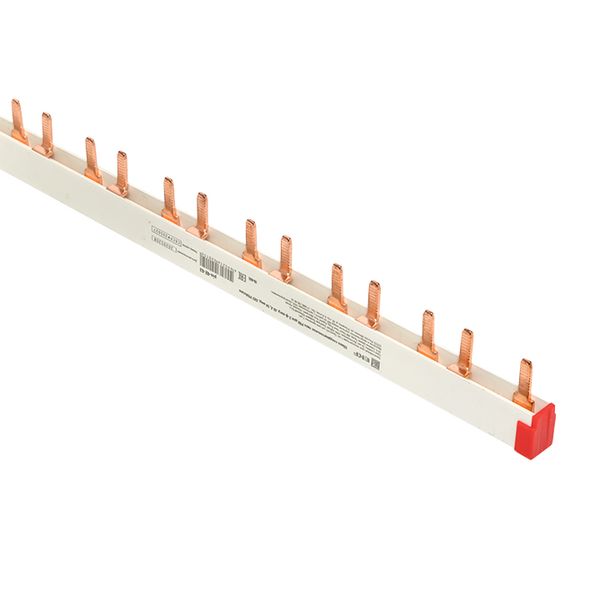

Шина соединительная типа PIN 2-фазная 63А 54 модуля EKF pin-02-63

Шина соединительная типа PIN 2-фазная 63А 54 модуля EKF pin-02-63

Полные технические характеристики Шина соединительная типа PIN 2-фазная 63А 54 модуля EKF pin-02-63

Производитель	EKF
Артикул	pin-02-63
Расширенный артикул	pin-02-63
Наименование в каталоге	Шина соединительная типа PIN 2-фазная 63А 54 модуля
Напряжение, В	380
Аналог	YNS21-2-063
Диапазон рабочих температур	от -40 до +55
Климатическое исполнение	УХЛ3
Количество контактов	54
Количество модулей DIN	54
Количество фаз	2
Крепление	Монтажная плата
Материал изделия	Пластик
Материал проводника	Медь
Номинальный ток,А	63
Нормативный документ	IEC 60309-1(1999)
Род тока	Переменный (AC)
Сертификат	KG417-036.CN.02.00063
Степень защиты	IP20
Страна	Китай
Тип дополнительного расцепителя	Нет
Тип изделия	Шины
Описание	Шины соединительные производятся в двух исполнениях - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А, на одно-, двух-, трех- и четырехфазную нагрузку. Шины соединительные представляют собой пластины выполненные из меди (шины на 100А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горения и выпускаются стандартной длиной 1 метр (54 модуля по 18 мм или 36-37 модулей по 27мм). Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной кратно 1 модулю.Шины с шагом 27 мм используются с модульным оборудованием шириной кратно 1.5 модуля (автоматические выключатели ВА47-100, ВА 47-125).

Производитель

EKF

Артикул

pin-02-63

Расширенный артикул

pin-02-63

Наименование в каталоге

Шина соединительная типа PIN 2-фазная 63А 54 модуля

Напряжение, В

380

Аналог

YNS21-2-063

Диапазон рабочих температур

от -40 до +55

Климатическое исполнение

УХЛ3

Количество контактов

Количество модулей DIN

Количество фаз

Крепление

Монтажная плата

Материал изделия

Пластик

Материал проводника

Медь

Номинальный ток,А

Нормативный документ

IEC 60309-1(1999)

Род тока

Переменный (AC)

Сертификат

KG417-036.CN.02.00063

Степень защиты

IP20

Страна

Китай

Тип дополнительного расцепителя

Нет

Тип изделия

Шины

Описание

Шины соединительные производятся в двух исполнениях - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А, на одно-, двух-, трех- и четырехфазную нагрузку. Шины соединительные представляют собой пластины выполненные из меди (шины на 100А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горения и выпускаются стандартной длиной 1 метр (54 модуля по 18 мм или 36-37 модулей по 27мм). Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной кратно 1 модулю.Шины с шагом 27 мм используются с модульным оборудованием шириной кратно 1.5 модуля (автоматические выключатели ВА47-100, ВА 47-125).

Габариты упаковки Шина соединительная типа PIN 2-фазная 63А 54 модуля EKF pin-02-63

Количество
Длина, м	1
Ширина, м	0,0025
Высота, м	0,005
Вес брутто, кг	0,358
Объем упаковки, m3	0,0000125
