Производитель	EKF
Артикул	pin-03-100
Расширенный артикул	pin-03-100

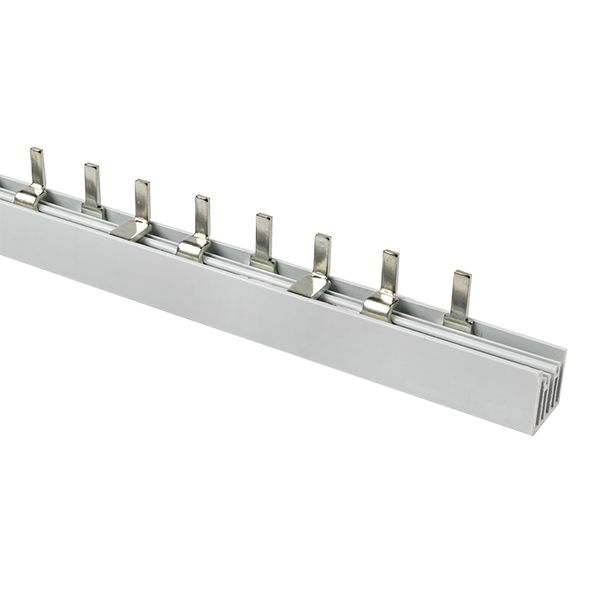

Наименование в каталоге	Шина соединительная типа PIN 3-фазная 100А 56 модулей
Аналог	YNS21-3-100
Количество модулей DIN	54
Количество фаз	3
Материал изделия	Медь
Номинальный ток,А	100
Нормативный документ	IEC 60309-1(1999)
Сертификат	KG417-036.CN.02.00063
Страна	Китай
Тип изделия	Шины
Описание	Шины соединительные производятся в двух исполнениях - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А, на одно-, двух-, трех- и четырехфазную нагрузку. Шины соединительные представляют собой пластины выполненные из меди (шины на 100А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горения и выпускаются стандартной длиной 1 метр (54 модуля по 18 мм или 36-37 модулей по 27мм). Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной кратно 1 модулю.Шины с шагом 27 мм используются с модульным оборудованием шириной кратно 1.5 модуля (автоматические выключатели ВА47-100, ВА 47-125).

Описание Шина соединительная типа PIN 3-фазная 100А 56 модулей EKF pin-03-100

Шины соединительные производятся в двух исполнениях: FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А, на одно-, двух-,трех- и четырехфазную нагрузку. Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр.

Инструкции и сертификаты Шина соединительная типа PIN 3-фазная 100А 56 модулей EKF pin-03-100

Габариты упаковки Шина соединительная типа PIN 3-фазная 100А 56 модулей EKF pin-03-100

Минимальная (внутренняя) упаковка

Количество	10
Длина, м	1
Ширина, м	0,0035
Высота, м	0,0084
Вес брутто, кг	0,64
Объем упаковки, m3	0,0000294
ean	4690216020198
