Производитель	IEK (ИЭК)
Артикул	SVA31-3-0250
Расширенный артикул	SVA31-3-0250

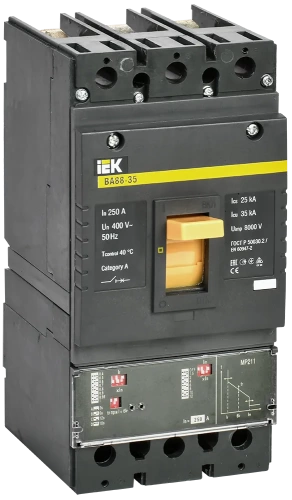

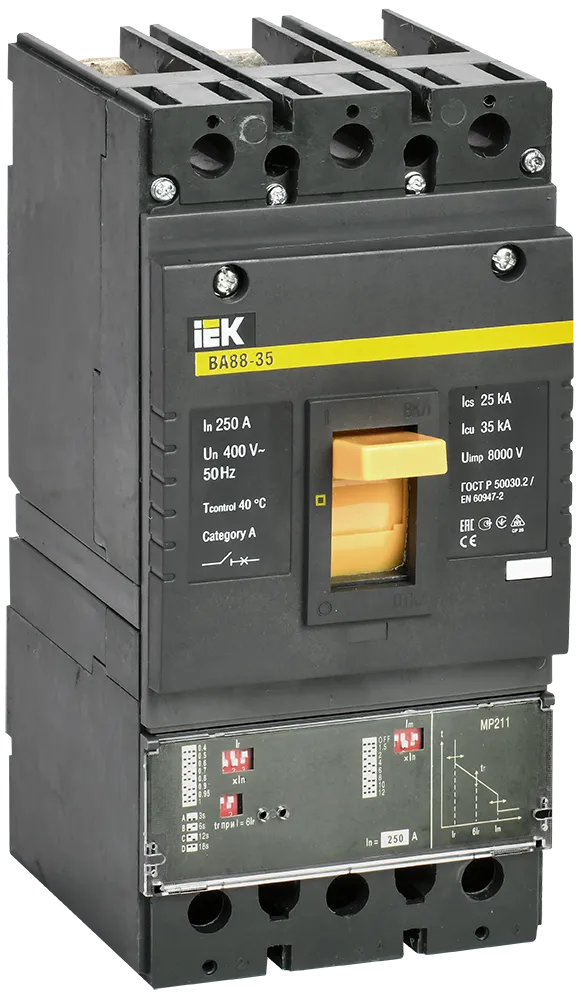

Наименование в каталоге	Выключатель автоматический трехполюсный ВА88-35 250А 35кА электронный расцепитель МР211
Напряжение, В	380
Аналог	137335
Аналоги	SVA31-3-0250-R
Вид привода	Ручной
Исполнение	Стационарное
Климатическое исполнение	УХЛ3.1
Количество силовых полюсов	3
Номинальная отключающая способность, кA (AC) (IEC/EN 60898)	35
Номинальное напряжение, В	400
Номинальный ток,А	250
Нормативный документ	ГОСТ Р 50030.2 ТУ 3422-001 П18461115-2009
Предельная отключающая способность, кA	35
Род тока	Переменный (AC)
Сертификат	RU C-CN.СП28.B01186
Способ монтажа	Монтажная плата
Степень защиты	IP30
Страна	Китай
Сфера применения	Промышленное
Тип дополнительного расцепителя	Нет
Тип изделия	Выключатель автоматический в литом корпусе
Тип расцепителя	Электронный
Описание	Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А. Преимущества: Простая самостоятельная установка дополнительных устройств. При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN-рейку. Габариты и вес — на 10-20% меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера.

Описание Выключатель автоматический трехполюсный ВА88-35 250А 35кА электронный расцепитель МР211 IEK (ИЭК) SVA31-3-0250

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А. Соответствуют требованиям ГОСТ Р 50030.2. Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий. Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме. Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.

Инструкции и сертификаты Выключатель автоматический трехполюсный ВА88-35 250А 35кА электронный расцепитель МР211 IEK (ИЭК) SVA31-3-0250

Габариты упаковки Выключатель автоматический трехполюсный ВА88-35 250А 35кА электронный расцепитель МР211 IEK (ИЭК) SVA31-3-0250

Минимальная (внутренняя) упаковка

Количество	1
Длина, м	0,21
Ширина, м	0,14
Высота, м	0,17
Вес брутто, кг	3,1666667
Объем упаковки, m3	0,004998
ean	4606056071139

Палета

Количество	6
Длина, м	0,43
Ширина, м	0,215
Высота, м	0,315
Вес брутто, кг	19
Объем упаковки, m3	0,0291218
ean	4606056071146
