Производитель	КЭАЗ
Артикул	120626
Расширенный артикул	120626

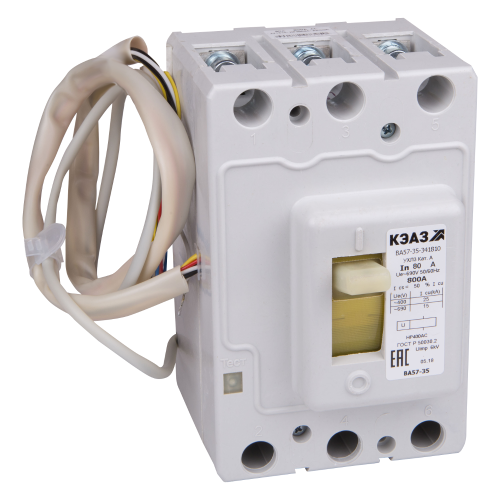

Наименование в каталоге	Выключатель автоматический ВА57-35-342310-100А-1000-690AC-РМН230AC-УХЛ3
Тип изделия	Выключатель автоматический в литом корпусе
Напряжение, В	690
Аналог	108600
Вид привода	Ручной
Диапазон рабочих температур	от -60 до +40
Исполнение	Стационарное
Климатическое исполнение	УХЛ3
Код в реестре радиоэлектронной продукции	РЭ-2509/20
Количество силовых полюсов	3
Комплектность	Нет
Крепление	Винтовое
Максимальное сечение подключаемого кабеля, мм2	185
Наличие дугогасительной камеры	3
Напряжение и род тока дополнительного расцепителя	РМН230AC
Номинальная отключающая способность, кA (AC) (IEC/EN 60898)	15
Номинальный ток,А	100
Нормативный документ	ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
Предельная отключающая способность, кA	15
Род тока	Переменный (AC)
Сертификат	RU C-RU.АН03.B00005-19
Способ монтажа	Монтажная плата
Степень защиты	IP20
Страна	Россия
Сфера применения	Автоматические выключатели в литом корпусе
Тип дополнительного расцепителя	Расцепитель минимального напряжения
Тип расцепителя	Электромагнитный,тепловой
Уставка срабатывания магнитного расцепителя Im, А	1000
Частота, Гц	50/60
Описание	Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 100 А. Трехполюсные автоматические выключатели КЭАЗ серии ВА57-35 предназначены для применения в электрических цепях с напряжением 400 / 690 В переменного тока частотой 50 и 60 Гц и 110 / 220 / 440 В постоянного тока, их защиты от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для нечастых оперативных включений и отключений.
