Производитель	IEK (ИЭК)
Артикул	UZSG-16-S10-120-S25-95
Расширенный артикул	UZSG-16-S10-120-S25-95

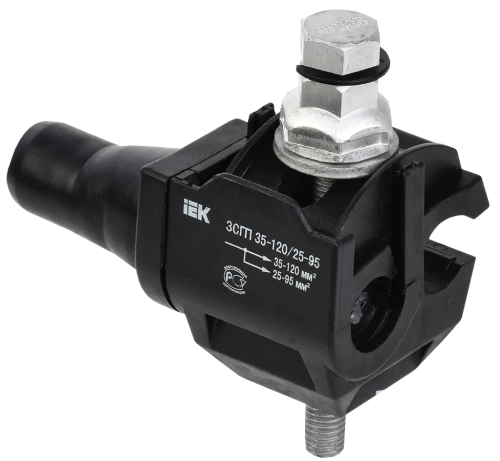

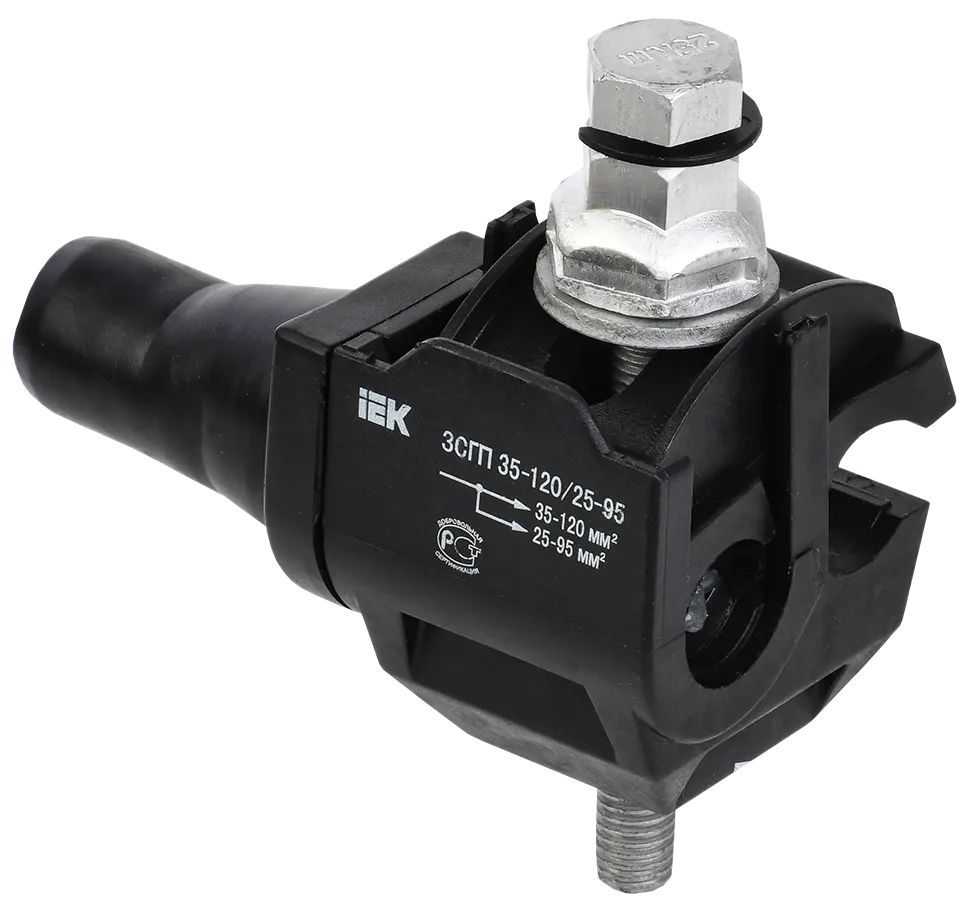

Наименование в каталоге	Зажим ЗСГП 35-120/25-95 (UZSG-16-S10-120-S25-95)
Количество жил	1
Напряжение, В	1000
Аналоги	UZSG-16-S10-95-S6-35
Диапазон рабочих температур	от -60 до +80
Диапазон сечений	35-120
Сертификат	POCC CN.ИМ43.H00114
Страна	Китай
Тип изделия	Зажим
Описание	Зажимы серии ЗСГП предназначены для подключения провода СИП к магистральной неизолированной линии. Применимы для алюминиевых и медных проводников напряжением до 1 кВ. При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию ответвительного проводника, одновременно с этим зажимая поверхность неизолированного магистрального проводника. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв верхней головки болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном. В случае появления необходимости снятия ответвительного зажима с линии изделие может быть извлечено с помощью соответствующего ключа.

Описание Зажим ЗСГП 35-120/25-95 (UZSG-16-S10-120-S25-95) IEK (ИЭК) UZSG-16-S10-120-S25-95

Зажимы серии ЗСГП предназначены для подключения провода СИП к магистральной неизолированной линии. Применимы для алюминиевых и медных проводников напряжением до 1 кВ. При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию ответвительного проводника, одновременно с этим зажимая поверхность неизолированного магистрального проводника. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв верхней головки болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном. В случае появления необходимости снятия ответвительного зажима с линии изделие может быть извлечено с помощью соответствующего ключа. Для достижения соответствующих параметров по герметичности необходимо провод ответвляемой линии вставлять в колпачок зажима до упора.

Инструкции и сертификаты Зажим ЗСГП 35-120/25-95 (UZSG-16-S10-120-S25-95) IEK (ИЭК) UZSG-16-S10-120-S25-95

Габариты упаковки Зажим ЗСГП 35-120/25-95 (UZSG-16-S10-120-S25-95) IEK (ИЭК) UZSG-16-S10-120-S25-95

Транспортная упаковка (коробка)

Количество	20
Длина, м	0,35
Ширина, м	0,48
Высота, м	0,04
Вес брутто, кг	5,375
Объем упаковки, m3	0,00672
ean	4606056207248

Палета

Количество	80
Длина, м	0,36
Ширина, м	0,32
Высота, м	0,29
Вес брутто, кг	21,5
Объем упаковки, m3	0,033408
ean	4606056207255
